В разработке СВЧ-устройств одной из ключевых задач является обеспечение эффективного отвода тепла от компонентов. Перегрев может привести к снижению эффективности и долговечности устройств.
Компания Partsproto накопила значительный опыт в создании систем охлаждения для различных электронных компонентов. Правильный теплоотвод критически важен для поддержания работоспособности и продления срока службы устройств.
В этой статье мы рассмотрим основные этапы создания эффективного теплоотвода, обсудим компоненты, наиболее подверженные перегреву, и представим обзор различных методов теплоотвода.
Ключевые выводы
- Эффективный теплоотвод критически важен для долговечности электронных устройств.
- Компоненты, такие как мощные диоды и усилители, требуют особого внимания при проектировании систем охлаждения.
- Компания Partsproto предлагает решения для эффективного теплоотвода.
- Самостоятельное изготовление теплоотвода может быть эффективным решением.
- Правильное проектирование теплоотвода включает несколько ключевых этапов.
Принципы работы теплоотвода и его значение
Эффективный теплоотвод является залогом стабильной работы современных электронных устройств. Теплоотвод играет решающую роль в предотвращении перегрева компонентов, что может привести к снижению их производительности и срока службы.
Что такое теплоотвод и для чего он нужен
Теплоотвод представляет собой механизм или устройство, предназначенное для отвода тепла от нагретых компонентов электронных систем. Его основная цель — поддерживать температуру компонентов в пределах допустимых значений, обеспечивая их надежную и эффективную работу.
Основные компоненты, требующие отвода тепла
В электронных устройствах существует ряд компонентов, которые выделяют значительное количество тепла и требуют эффективного теплоотвода. К ним относятся:
- Процессоры и микроконтроллеры
- Силовые транзисторы и диоды
- Высокоскоростные передатчики данных
- Мощные резисторы и другие компоненты
Эти компоненты генерируют тепло в процессе работы, и их температура должна быть контролируема для обеспечения надежности и производительности системы.
Три пути отведения тепла: теплопроводность, конвекция и излучение
Существует три основных механизма теплопередачи, которые используются для отвода тепла от электронных компонентов:
- Теплопроводность: передача тепла через материал платы или специальные теплопроводные материалы.
- Конвекция: отвод тепла посредством движения воздуха или жидкости.
- Излучение: передача тепла посредством электромагнитного излучения.
В реальных электронных устройствах эти механизмы часто взаимодействуют между собой, обеспечивая эффективный теплоотвод. Например, тепло от компонента может передаваться через плату посредством теплопроводности, затем рассеиваться в окружающий воздух через конвекцию и излучение.
Понимание этих принципов позволяет разработчикам создавать более эффективные системы теплоотвода, повышая надежность и производительность электронных устройств.
Как сделать теплоотвод своими руками
Изготовление теплоотвода своими руками требует тщательного планирования и понимания принципов теплопередачи. Чтобы создать эффективный теплоотвод, необходимо учитывать несколько ключевых факторов, включая материалы, размеры и конструкцию.
Необходимые инструменты и материалы от Partsproto
Для изготовления теплоотвода своими руками вам понадобятся следующие инструменты и материалы от Partsproto: медный лист, инструменты для резки и сверления, термопаста и крепежные элементы. Медный лист является предпочтительным материалом благодаря своей высокой теплопроводности.
Расчет параметров теплоотвода и термического сопротивления
Расчет термического сопротивления является важным шагом в создании эффективного теплоотвода. Термическое сопротивление можно вычислить по упрощенной формуле: R = L / (K * A), где L — толщина платы, K — теплопроводность материала, а A — площадь.
Для медных элементов теплопроводность (Kcu) составляет 394 Вт/(м*К). Площадь меди (Acu) равна площади сечения металлизации в отверстии. Количество отверстий (N) также влияет на общую теплопроводность.
Пошаговый процесс изготовления простого теплоотвода
Процесс изготовления теплоотвода включает несколько этапов:
- Разметка и резка медного листа в соответствии с рассчитанными параметрами.
- Создание отверстий для крепления теплоотвода к компонентам и плате.
- Обработка поверхности теплоотвода для максимальной эффективности теплопередачи.
- Нанесение термопасты и крепление теплоотвода к электронным компонентам.
Специалисты Partsproto рекомендуют оптимизировать процесс изготовления теплоотвода, учитывая конкретные требования вашего проекта.
Эффективные методы теплоотвода для различных устройств
Для эффективного охлаждения различных устройств применяются разнообразные методы теплоотвода. Эти методы играют решающую роль в обеспечении надежности и производительности электронных систем.
Теплоотвод через печатную плату с металлизированными отверстиями
Одним из эффективных способов теплоотвода является использование печатных плат с металлизированными отверстиями. Эти отверстия помогают рассеивать тепло от компонентов, расположенных на плате, улучшая общий теплоотвод.

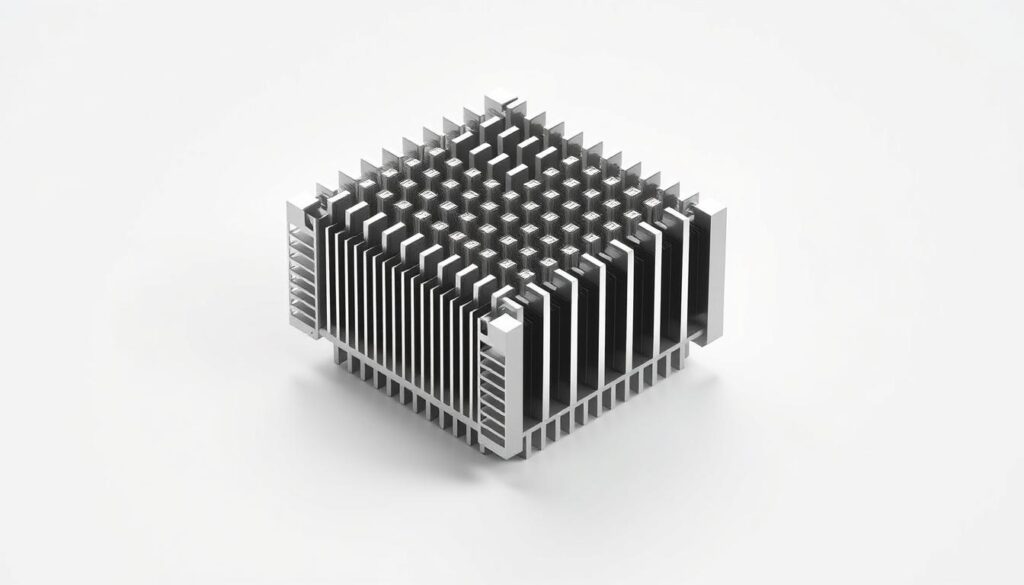

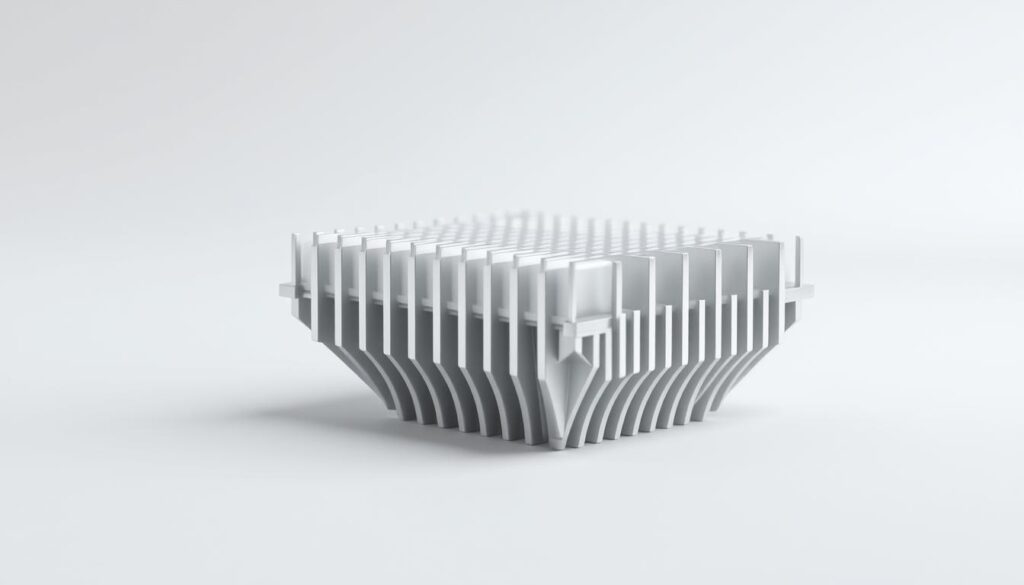

Использование радиаторов и теплопроводных материалов
Радиаторы и теплопроводные материалы являются важными компонентами систем теплоотвода. Они помогают эффективно рассеивать тепло от нагретых компонентов, улучшая общую производительность системы.
| Материал | Теплопроводность | Применение |
|---|---|---|
| Медь | Высокая | Радиаторы, теплопроводные прокладки |
| Алюминий | Средняя | Радиаторы, корпуса устройств |
| Термопаста | Высокая | Улучшение теплопроводности между компонентами |
Оптимальное размещение компонентов для улучшения теплоотвода
При компоновке компонентов на плате важно учитывать их тепловое влияние друг на друга. Термочувствительные компоненты следует размещать подальше от источников тепла или изолировать их. Принудительная вентиляция и правильное направление воздушных потоков также играют важную роль в эффективном теплоотводе.
- Размещайте тепловыделяющие компоненты вдали от термочувствительных элементов.
- Используйте принудительную вентиляцию для улучшения охлаждения.
- Оптимизируйте компоновку платы для максимального теплоотвода.
Заключение (322 слова)
В заключение, эффективное управление теплом является важнейшим аспектом разработки электронных устройств. Правильный теплоотвод играет решающую роль в обеспечении надежности и долговечности компонентов.
Мы рассмотрели различные методы теплоотвода, включая использование радиаторов, теплопроводных материалов и оптимальное размещение компонентов на печатной плате. Каждый из этих методов имеет свои преимущества и может быть использован в зависимости от конкретных требований устройства.
Компания Partsproto предлагает широкий ассортимент материалов и компонентов для создания эффективного теплоотвода. Самостоятельное изготовление теплоотвода позволяет разработчикам адаптировать конструкцию к конкретным потребностям их устройств.
Для дальнейшего изучения темы теплоотвода рекомендуется ознакомиться с специализированной литературой и ресурсами, доступными онлайн. Понимание принципов теплопередачи и умение рассчитывать термическое сопротивление являются ключевыми навыками для любого разработчика электронных устройств.
В будущем мы можем ожидать развития технологий теплоотвода, что приведет к созданию еще более эффективных и компактных решений для управления теплом в электронных устройствах.
